PRODUCT FUNCTION
Performance Parameter

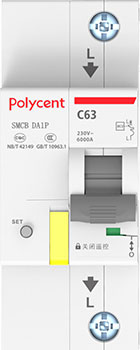

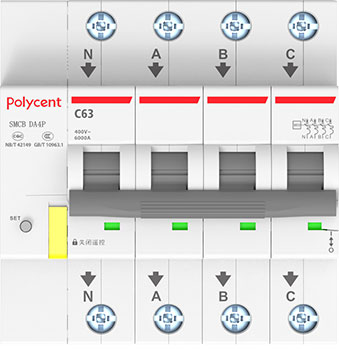

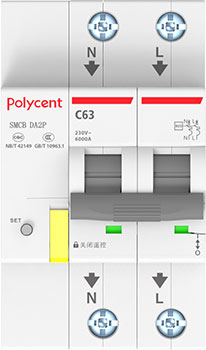

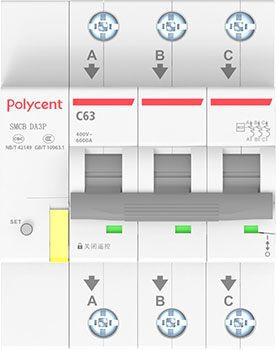

| 型号 | SMCB 1P | SMCB 2P | SMCB 3P | SMCB 4P |
| 功能类型 | ||||
| 类型 | 普通型 | 普通型/漏电监测型(E) / 漏电保护型(LE) | 普通型 | 普通型/漏电监测型(E) / 漏电保护型(LE) |
| 漏电特性(仅漏电保护型LE有此参数） | ||||
| 额定漏电动作电流 ION | / | 30mA | / | 30mA |
| 剩余电流保护动作时间 | / | ≤30s | / | ≤30s |
| 电气特性 | ||||
| 额定电流In | 6-80A | 6-80A | 6-80A | 6-80A |
| 额定工作电压 Ue | AC 230V | AC 400V | AC 400V | AC 230V |
| 额定绝缘电压 Ui | 500V | 500V | 500V | 500V |
| 额定冲击耐受电压 Uimp | 4000V | 4000V | 4000V | 4000V |
| 额定短路分断能力 Icn | 6kA | 6kA | 6kA | 6kA |
| 额定频率 | 50/60 | 50/60 | 50/60 | 50/60 |
| 相电压工作范围 | 85-265V | 85-265V | 85-265V | 85-265V |
| 脱扣特性 | C型，D型 | C型，D型 | C型，D型 | C型，D型 |
| 机械特性 | ||||
| 机械寿命 | 10000次 | 10000次 | 10000次 | 10000次 |
| 电气寿命 | 10000次 | 10000次 | 10000次 | 10000次 |
| 机械寿命 | 10000次 | 10000次 | 10000次 | 10000次 |
| 其他特性 | ||||
| 工作环境温度 | -20℃~+80℃ | -20℃~+80℃ | -20℃~+80℃ | -20℃~+80℃ |
| 工作相对湿度 | ≤95%(不凝露) | ≤95%(不凝露) | ≤95%(不凝露) | ≤95%(不凝露) |
| 主控取电方式 | A相取电 | A相取电 | A相取电 | A相取电 |
| 接线方式 | 单相单线(1P) | 单相二线(2P) | 三相三线(3P) | 三相四线(4P) |
| 接线方向 | 上进下出 | 上进下出 | 上进下出 | 上进下出 |
| 安装方式 | 标准导轨安装 | 标准导轨安装 | 标准导轨安装 | 标准导轨安装 |
Show More
Product Advantages
-
-
应用广泛
体积小巧，适应各类安装环境
-
-
高精度等级
电能精度可达0.5级
-
-
高安全性
机械保护与电子保护双重保障
-
-
高度集成
保护，计量、控制、远程一体化
-
-
高寿命性
电气寿命达10000次以上
-
-
高灵活性
可实时调取采集数据
Application Scenarios
